制作PVC塑料主要采用PVC树脂和助剂，添加到配方中的助剂有热稳定剂、润滑剂、着色剂、填充剂、耐老化剂、冲击改性剂和加工改性剂等。其中，PVC注塑颗粒厂家制作PVC颗粒的树脂需选择PVC-SC5或PVC-SG4，即聚合度在1200--1000左右的聚氯乙烯树脂。优质PVC注塑颗粒配方中一定要加入的是热稳定体系和冲击改性剂。前者注意热稳定剂之间的协同效应和对抗效应；后者可选择CPE和ACR冲击改性剂，加入量在8--12份左右。配方中可适当加入润滑系统，能起到降低加工机械负荷的作用，使PVC塑料更光滑，但不能过量。

在我们的生活中，福建优质PVC注塑颗粒制品的使用很是普遍，这也在某种程度上为PVC塑料颗粒行业起到了很大的刺激作用。要知道，优质PVC注塑颗粒是一种PVC树脂，而且在加热或者剪切的作用下就会转变为熔融状态。因为PVC树脂颗粒的结构主要是在合成过程中形成的，所以在加工过程中遇热、剪切的时候就会变得更加微小，而PVC树脂大部分是无定型的，有些还存在这少量的结晶区域，所以在PVC成型过程中，常常会使得树脂颗粒的形态发生不同的变化，也可能导致制品的性能特点出现很大的差异和影响。

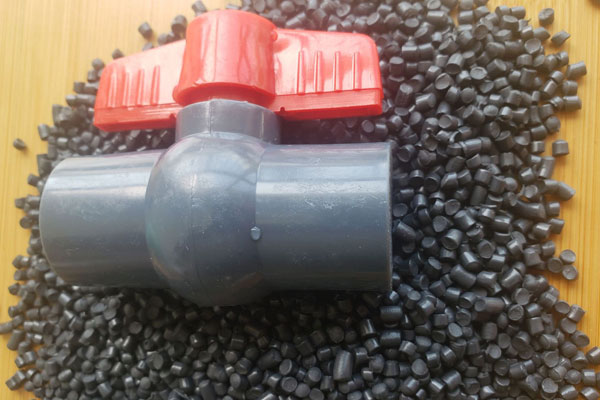

PVC 颗粒是聚氯乙烯塑料成型的母材（基础原料），在实际成型的时间需加入其他的辅助材料。PVC （聚氯乙烯）化学和物理特性 刚性PVC是使用广泛的塑料材料之一。优质PVC注塑颗粒材料是一种非结晶性材料。首先可以看表面的光亮度，是否透明。然后再看硬度，用牙咬一下就知道，好料都硬，太软了说明不纯。还有颗粒的白度，不光是看表面的，主要还是是看切面的白度，白度决定一切。福建优质PVC注塑颗粒是一般的软制品。利用挤出机可以挤成软管、电线等，利用注射成型机进行配合制作成个钟模具等。

PVC塑料的热稳定性和耐光性比较差，PVC注塑颗粒厂家在实际使用中经常加入稳定剂、润滑剂、辅助加工剂、色料、抗冲击剂及其它添加剂。优质PVC注塑颗粒在150℃时开始析出氯化氢，增塑剂含量的变化会发生不良反应。颜料会对PVC颗粒产生影响，主要表现在与PVC塑料产生反应和颜料本身出现的耐迁移性和耐热性。着色剂中的部分成分可能会促进树脂降解，使用氧化铁颜料或氧化锌、硫化锌和立德粉类白色颜料时，会降低PVC树脂的热稳定性。有些着色剂还会与PVC树脂的降解产物发生作用。在为PVC塑料选择着色剂时，要考虑到颜料中的部分金属离子可能会促使聚氯乙烯树脂热氧分解。

PVC树脂是一个非结晶性高聚物，密度： 1.380 g/cm3，玻璃转变温度：87℃，因此热稳定性差，不易加工。优质PVC注塑颗粒不能直接使用，要经过改性混配，添加相关助剂和填充物才可以使用。而因添加的相关助剂和填充物的种类和分数的不同，这就决定了所制备的PVC材料性能和要求是不一样的。我们通常称之为PVC配方，严格说来是PVC改性配方，而PVC只有经过改性才能使用。福建PVC注塑颗粒常被归类为高分子改性材料。材料改性主要围绕通用塑料的高性能化等方面进行研究。具体操作步骤由专家来进行示范。

PVC颗粒具有一定耐高温的特性，PVC塑料颗粒的熔化温度在185--205℃之间。PVC注塑颗粒厂家加工PVC颗粒时，它的注射压力可以达到1500bar；保压压力可以达到1000bar；注射速度方面，为了避免出现材料降解情况，福建优质PVC注塑颗粒厂家多采用相当的注射速度。在加工PVC塑料颗粒时，流道和浇口方面的要求不算高，几乎所有常规的浇口都可以使用。在加工比较小的部件时，专业人士建议使用针尖型浇口；加工比较厚的部件时，则应当使用扇形浇口。在选择浇口时，注意针尖型浇口和潜入式浇口的直接那个为1㎜，扇形浇口的厚度应在1㎜以上。
