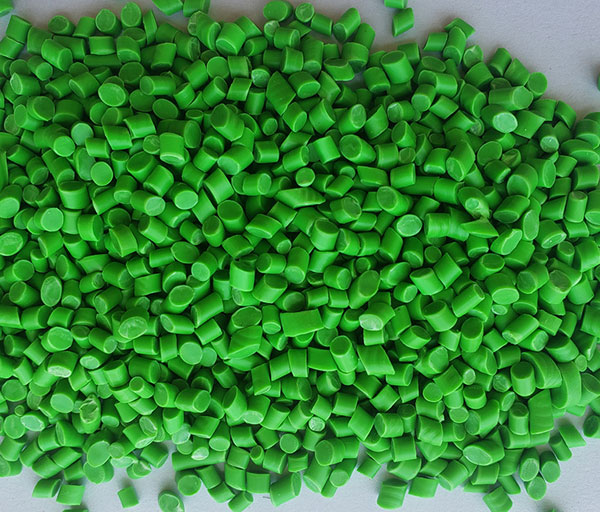

1、PVC塑料颗粒的处理：处于室温24小时后，吸水量少于0.02%，因此无须烘干。如需干燥，可放入60-70℃的热气炉3小时，或80℃的干燥机1-1.5小时。回收料可用20%与新料混合，回收料的用量要看制品的用途而定。滥用回收料可使注塑失败，不单是回收了的成分过多，更多的原因是由于物料经过多次再加工，回收料每多回收一次质量下降越多。
2、注塑机选用：由于熔体粘度大、易分解，分解产物对铁有腐蚀作用，其注塑成型专用的塑化部件和温控系统。注射速度：射速要慢，否则过分剪切会使物料降质，利用UPVC生产光滑的厚壁制品时，应采用多级注塑模具填充速度。螺杆转速：应配合模塑周期而定。螺杆面速度不应超过0.15-0.2m/s。
3、模具及浇口设计：模具温度可设为40℃。流道的长度要短，直径则要大，以减小压力损失及保压能传递到模腔。浇口越短越好，模切面要圆形，射嘴口的直径为6mm，成圆锥形，内角成5°。主流道的模切面也要圆形，与冷料井组合而成，通过切面半径连接主流道和浇口，直径可为7mm。
4、浇口的位置要正确，使物料在流道上顺利流动，不会停留在尖角、碎片和金属的痕迹里，以免出现压缩或减压的情况，应保持流道顺滑流畅。模具应用不锈钢铸造，铬的含量至少13%，洛氏硬度至少有55，硬钢模具可经镀铬处理，形成保护作用。生产完后，应用温和的碱液小心将模面清洗干净后，再喷上油质喷雾或硅质喷雾。
5、熔胶温度：可用空射法度量，由185-205℃不等。从射出的物料光滑程度可得知UPVC的准确熔胶温度。如物料在射出后粗糙不平，就证明物料并非均一，表示所定的温度太低；如射出后起泡沫并冒出大量烟雾，就表示温度过高。滞留时间：在200℃的温度下，机筒滞留时间不能超过5分钟。当温度为210℃，机筒滞留时间就不能超过3分钟。
邮编：072250
电话：0312-7691229
地址：中国 河北 顺平县 王各庄村
扫描二维码
