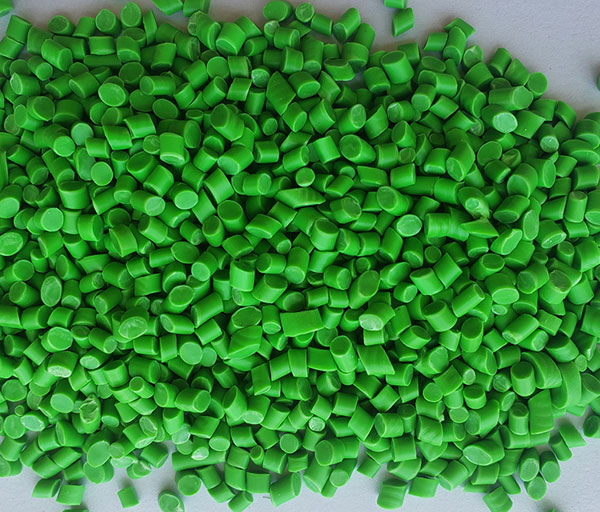

湿润高温气候，会促进和加重潜在降解和外表附层的产生，使加工中的现象愈加显着。所以往往构成人们对其的错误判断，确认PVC颗粒真的受潮了。PVC颗粒在咱们的日子中随处可见，受潮的塑料颗粒经过简略烘干处理，去除其间的水分，一般都可正常运用。
其功用多少会有些差异，但不显着。但有些受潮的塑料颗粒烘干后，受潮现象虽有所好转，但很快又会恢复原状。其根本原因不是真的受潮，而是因为潜在降解和外表附层等构成的塑料颗粒的部分降解。当然其间有的也有受潮的成分。这种塑料颗粒成型时的表现与真受潮的塑料颗粒成型中的表现类似。
PVC颗粒的熔化温度在185--205℃之间，它的模具温度在20--50℃左右。加工PVC颗粒时，它的打针压力能够到达1500bar，保压压力能够到达1000bar。打针速度方面，为了防止出现材料降解状况，厂家多选用相当的打针速度。PVC塑料是产量比较大、用途也较为广泛的塑料制品，不少顾客都对它表现出稠密的爱好。
在加工PVC塑料颗粒时，流道和浇口方面的要求不算高，几乎所有常规的浇口都能够运用。如果打算用PVC颗粒加工比较小的部件，建议运用针尖型浇口或潜入式浇口；如果加工比较厚的部件，应运用扇形浇口。在选择浇口时，注意针尖型浇口和潜入式浇口的小直接那个为1㎜，扇形浇口的厚度应在1㎜以上。
邮编：072250
电话：0312-7691229
地址：中国 河北 顺平县 王各庄村
扫描二维码
